Den 6. februar 2026,Qingdao Liweiyuan Stålkonstruktiongennemførte med succes en saltspray-korrosionstest på sin nye generation af stålkonstruktionskomponenter designet til havklimaforhold på virksomhedens Materials Testing Center. Denne test fulgte strengt internationale standarder, og verificerede udførligt korrosionsbestandigheden af virksomhedens uafhængigt udviklede anti-korrosionsbelægningssystem og stålstruktursubstratet, hvilket giver solid teknisk support til den efterfølgende forskning og anvendelse af havklimastålkonstruktionsudstyr.
De barske forhold med højt saltindhold og høj luftfugtighed i havmiljøet er de vigtigste korrosionstrusler, som man står over forstålkonstruktionkomponenter. Ifølge industristatistikker udgør vedligeholdelsesomkostninger på grund af korrosion af skibstekniske stålkonstruktioner 20% til 30% af de samlede driftsomkostninger og kan i alvorlige tilfælde endda føre til strukturelle fejl, sikkerhedsulykker og andre store problemer. Som en førende indenlandsk producent af skibsteknisk udstyr prioriterer Liweiyuan Steel Structure altid holdbarheden og sikkerheden af sine produkter. Denne saltspraytest var et nøgletrin til verifikation af ydeevnen, der blev udført for at imødegå korrosionsudfordringerne i havmiljøet og optimere produktets anti-korrosionsdesign.
Denne saltspraytest blev udført strengt i overensstemmelse med GB/T 10125-2012 "Artificial Atmosphere Corrosion Tests - Salt Spray Tests" og ASTM B117-23 standarder, med en testperiode på op til 1000 timer, der fuldt ud simulerer saltspraykorrosionsmiljøet i havatmosfæren.

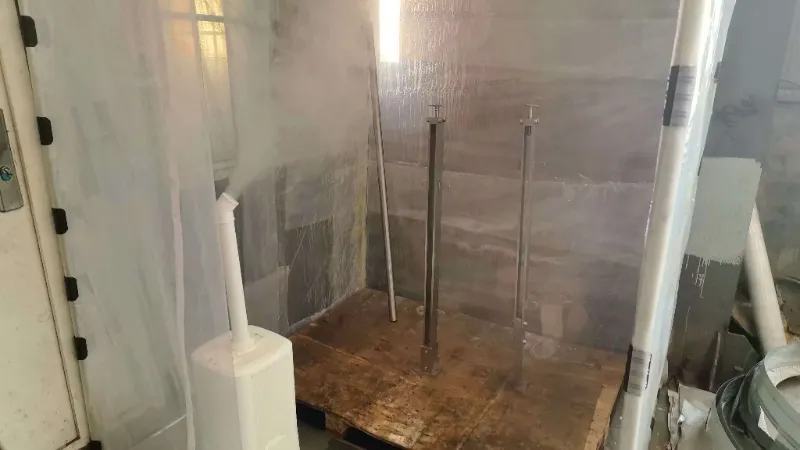

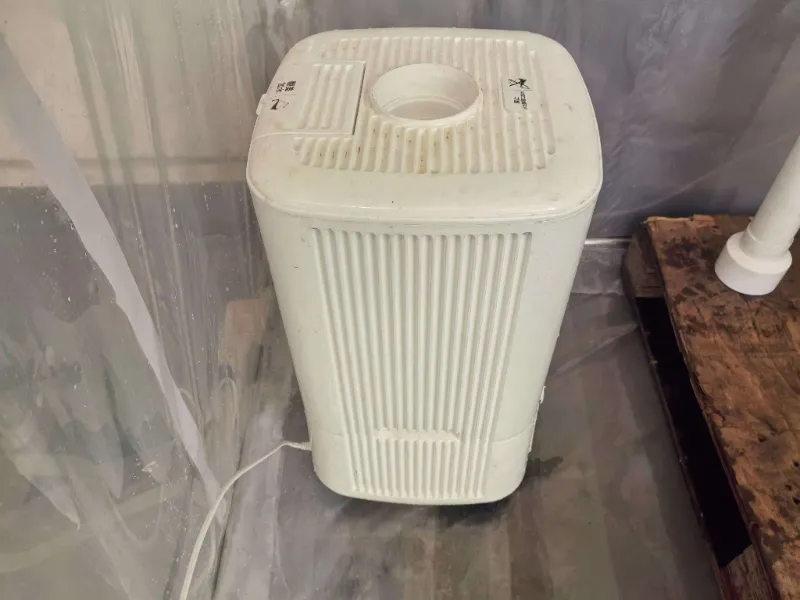

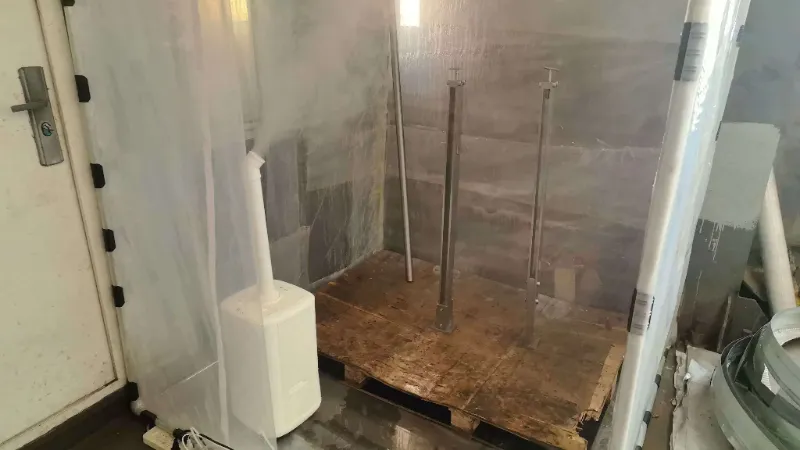

Tre typiske prøver blev udvalgt til testen: For det første stålkonstruktionskomponenter med virksomhedens seneste nano-modificerede anti-korrosionsbelægning; for det andet komponenter med traditionelle epoxy-zinkrige belægninger; og for det tredje, ubelagte stålstrukturbaserede materialeprøver. Under testen overvågede testcentret nøgleparametre såsom saltspraykoncentration, omgivende temperatur og fugtighed i realtid for at sikre stabiliteten og konsistensen af testforholdene. Saltspraykoncentrationen blev strengt kontrolleret ved 5 % ± 0,1 % natriumchloridopløsningsspray, den omgivende temperatur blev holdt på 35 ℃ ± 1 ℃, og den relative fugtighed var ikke lavere end 95 %, hvilket omfattende replikerer de korrosive forhold i den marine atmosfære.
Efter 1000 timers kontinuerlig saltspraytest,LiweiyuanStålkonstruktion Technology Team gennemførte omfattende test og analyse på tre grupper af prøver:
Prøver med nano-modificerede anti-korrosionsbelægninger viste kun meget let grubetæring med et korrosionsareal på mindre end 0,5 %. Belægningsadhæsionen forblev over 5 MPa, hvilket langt oversteg det nationale industristandardkrav på 3 MPa, hvilket indikerer en mere end 40 % forbedring i korrosionsbestandighed sammenlignet med traditionelle belægninger;
Prøver med traditionelle epoxy-zinkrige belægninger viste korrosion, der dækkede ca. 15% af overfladen, med lokal belægningsafskalning. Adhæsionen faldt til 2,8 MPa, tæt på den nedre grænse for standarden;
Ubelagte stålstrukturprøver viste ensartet korrosion med stort område med en korrosionsdybde på 0,12 mm. Korrosionshastigheden oversteg langt forventningerne, hvilket fuldt ud demonstrerer den beskyttende effekt af anti-korrosionsbelægningen på stålkonstruktionen.
Derudover undersøgte testen også de mekaniske egenskaber afstålkonstruktiongrundmateriale efter korrosion. Resultaterne viste, at flydespændingen og trækstyrken af stålstrukturens basismateriale beskyttet af anti-korrosionsbelægningen kun faldt med 2% til 3%, langt lavere end 18% styrkereduktionen af den ubelagte prøve. Dette beviser, at anti-korrosionsbelægningssystemet ikke kun effektivt forhindrer indtrængen af korrosive medier, men også sikrer stålkonstruktionens kernemekaniske egenskaber.
Den vellykkede afslutning af denne saltspraytest markerer et betydeligt gennembrud for Liweiyuan stålstruktur inden for stålkonstruktions anti-korrosionsteknologi. Det modificerede anti-korrosionsbelægningssystem udviklet af virksomheden vil blive anvendt omfattende på virksomhedens efterfølgende marine klima stålkonstruktioner, offshore platforme, offshore vindmølletårne og skibs stålkonstruktioner. Det forventes at forlænge levetiden for marinetekniske stålkonstruktioner fra de traditionelle 15-20 år til over 30 år, hvilket væsentligt reducerer kundernes drifts- og vedligeholdelsesomkostninger.
I mellemtiden vil den store mængde data, der er akkumuleret fra testen, give vigtig støtte til virksomheden til at etablere en marinekorrosionsdatabase, yderligere optimere anti-korrosionsdesignet og materialevalg af produkter og forbedre virksomhedens kernekonkurrenceevne inden for havteknisk udstyr. I fremtiden, LiweiyuanStålkonstruktionvil fortsætte med at fokusere på holdbarheds- og sikkerhedsforskningen af marineteknisk udstyr, konstant bryde gennem vigtige teknologiske flaskehalse og bidrage mere til anvendelsen af stålstrukturbelægningsmaterialer i havklimaer.
LiweiyuanStålkonstruktion er en førende producent af forskellige stålkonstruktionsprodukter og metalprodukter i Kina. Vi kan skræddersy løsninger til forskellige metalprodukter, hvilket giver kunderne højkvalitets, billige stålkonstruktionsprodukter og metalprodukter. Vi kan give kunderne materialer og stålkonstruktionsdesignløsninger, der opfylder amerikanske standarder, europæiske standarder og andre nationale og regionale standarder. Virksomheden har avancerede automatiserede produktionslinjer og et omfattende kvalitetskontrolsystem. Vores produkter har bestået ISO9001, CE og andre internationale certificeringer, hvilket sikrer, at hvert parti af komponenter opfylder de tekniske specifikationer for kundens placering.
